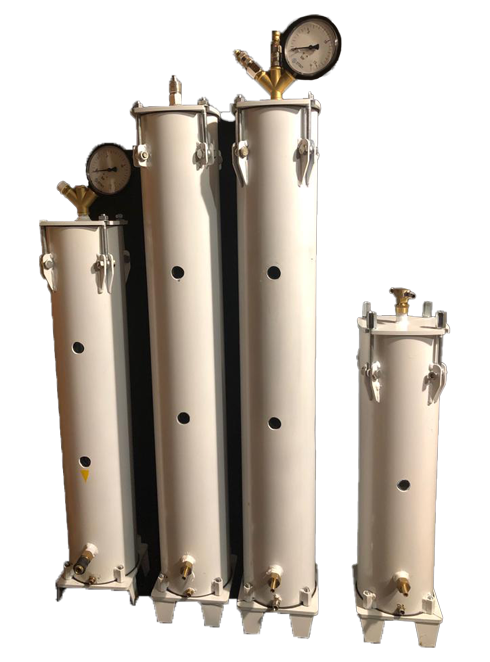

Адсорбционные осушители сжатого воздуха

Назначение: Для очистки сжатого воздуха от влаги, масла и микрочастиц.
Описание:

• Магистральный осушитель с фильтром тонкой очистки.
• Данный осушитель представляют собой колонну, в которой находятся отсек для сбора и слива конденсата, отсек для адсорбента, фильтр из мелкопористого прессованного угля и ПУ фильтр тонкой очистки.
• Схема работы простая и надежная.

Принцип работы:
Сжатый воздух через отверстие 1/2″ попадает в отсек для сбора и слива конденсата, далее по колонне равномерно проходит через весь объем адсорбента затем проходит через угольный фильтр и фильтр тонкой очистки. И уже очищенный от влаги, масла и механических примесей воздух выходит через выходное отверстие 1/2″.
Состав:

• Молекулярное сито 9 кг. 3А – 2.2 мм.
• Угольный фильтр: 0,5 мкм.1000 мл.
• Фильтр тонкой очистки: 0,5 мкм.

Технические характеристики:

• Размеры: В 750/ Д 200/ Ш 200 мм.
• Максимальное рабочее давление 19 бар.
• Максимальная пропускная способность 1000 л/мин.
• Масса 25 кг.

Осушитель - влагомаслоотделитель способен очистить большие объемы воздуха от примесей и остаточной влажности по 1-му классу качества подготовки воздуха DIN ISO 8573 – 1

Принцип работы:

Первый этап - капельная влага задерживается в сепараторе где под воздействием центробежной силы откидывается к стенкам колбы стекая в отстойник где происходит слив конденсата.

Второй этап - воздушный поток проходит по колонне равномерно, через весь объем молекулярного сита полностью очищенный от паров влаги.

Третий этап - происходит отделение паров масла от компрессора угольным фильтром, установленным на креплении верхней крышки.

Четвертый этап - воздух проходит через ПУ картридж (WiederKraft) тонкой очистки от мелкой дисперсии 0,5 микрон. И уже очищенный от паров влаги, масла и мелких частиц выходит через верхнее выходное отверстие G 1″.

Данная модель снабжена двумя окошками через которые вы всегда будете контролировать своевременную замену адсорбента, что делает процесс обслуживания контролируемым.

При помощи клапана сброса конденсата удаляет влагу автоматически из нижней отдельно расположенной секции-отстойника.

Для быстрой замены фильтрующего состава предусмотрена быстросъемная крышка на откидных болтах.

Состав:

Молекулярное сито 15 кг.3А – 2.2 мм.
Угольный фильтр: 0,5 мкм.
Фильтр тонкой очистки: 0,5 мкм.


Технические характеристики:

Габариты - 20х20х130 см.
Максимальное рабочее давление 19 бар.
Максимальная пропускная способность 1600 л/мин.
Масса 35 кг.

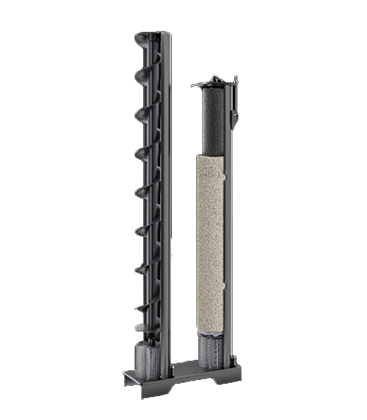

Это промышленная система фильтрации сжатого воздуха состоящая из 2 колонн является комбинированными решением предназначенным для загрузки производственных мощностей с постоянным потоком воздуха.

1 - колонна: Воздух попадает в камеру фильтра, под воздействием центробежной силы - он начинает стремительно вращаться. Тяжелые частицы (масло, конденсат или песок), находящиеся в воздухе подвергаются влиянию центробежной силы и их отбрасывает на стенки камеры. Воздушный поток очищенный от паров влаги и масла на 81% - 85 % проходит через выходное отверстие и направляется в адсорбционную колонну.

2 - колонна: Воздух заходит в сеточный сепаратор, находящийся в нижней части колонны. Капельная влага повторно проходит механическую фильтрацию - большая часть влаги остается в сепараторах и воздух  (тем самым ресурс колонны с адсорбентом увеличивается в 10 раз) затем воздушный поток проходит равномерно через весь объем молекулярного сита и далее перед выходом к потребителю проходит через угольный и ПУ фильтр - что полностью отделяет пары масла и мелкой дисперсии 0,5 микрон.

Данная модель снабжена двумя индикаторными окошками для контроля своевременной замены адсорбента, что делает процесс обслуживания контролируемым.

Для быстрой замены фильтрующего состава предусмотрена быстросъемная крышка на откидных болтах.


Данная модель снабжена двумя выходами:

1 - Грубая фильтрация воздуха с выходом в нижней части колонны,

2 - Высокая фильтрация воздуха с выходом в верхней части колонны.

Технические характеристики:
Размеры: 50x20x140 см
Молекулярное сито - 20 кг.
Точка росы -70°C.
Фильтр тонкой очистки: 0.5 мкм.
Максимальное рабочее давление 19 бар.
Максимальная пропускная способность 5000 л/мин.
Выход G 1" - Высокая фильтрация (верхний штуцер).
Выход G 1" - Грубая фильтрация (нижний штуцер).
Масса 67 кг.

Осушитель "UltraFiltr_Pro" способен очистить большие объемы воздуха от примесей и остаточной влажности на 99.99% и проходит по 1-му классу качества воздуха по стандарту DIN ISO 8573 - 1.
2- колонна: рассчитана на полное отделение остаточной влаги на 99 % с точкой росы - 70°C, что соответствует 1-му классу очистки воздуха.

Угольный картридж UltraFiltr для фильтрации сжатого воздуха от паров влаги а также хрома стронция магния алюминия, фенола и.т.д. Работает со всеми видами окислителей: кислород, озон, гипохлорит натрия и др.

Запасной комплект абсорбента для замены. Адсорбент каталитический – алюмосиликатный. Молекулярное сито UltraFiltr 3А - стандарт DIN ISO 8573 – 1.

1 - Молекулярное сито 3А. 15 кг.
2 - Фильтр ПУ фильтр, прокладки,
3 - Фильтр маслоотделитель
4 - Фильтр от мелкой дисперсии 0.5 мкм.
